SQUARE SERRATED KEY TYPE
— SOFT JAWS
Add “A” to beginning of part number when ordering aluminum jaws.
Add “P” to end of part number when ordering pointed jaws.
Made with 1018 steel or 6061 aluminum.
← Scroll →
|
Ø Diameter |
Part Number |
L Length |
H Height |
W Width |
B Slot Width |
F Bolt Spacing |
S Key Slot Width |
I Screw Size |
M Thread Size |
|---|---|---|---|---|---|---|---|---|---|
| 8 | DM204570 | 3.00 | 2.00 | 1.25 | .501 | 1.438 | .746 | 3/8 | 1/4-20 |
| DM204570P | 3.00 | 2.00 | 1.25 | .501 | 1.438 | .746 | 3/8 | 1/4-20 | |
| DM204002 | 3.00 | 3.00 | 1.25 | .501 | 1.438 | .746 | 3/8 | 1/4-20 | |
| DM204002P | 3.00 | 3.00 | 1.25 | .501 | 1.438 | .746 | 3/8 | 1/4-20 | |
| DM204001 | 3.00 | 2.25 | 2.00 | .501 | 1.250 | .625 | 1/2 | N/A | |
| DM204001P | 3.00 | 2.25 | 2.00 | .501 | 1.250 | .625 | 1/2 | N/A | |
| DM204003 | 3.00 | 3.00 | 2.00 | .501 | 1.250 | .625 | 1/2 | N/A | |
| DM204003P | 3.00 | 3.00 | 2.00 | .501 | 1.250 | .625 | 1/2 | N/A | |
| DM204007 | 3.437 | 1.75 | 1.50 | .751 | 1.438 | .743 | 1/2 | 1/4-20 | |
| DM204007P | 3.437 | 1.75 | 1.50 | .751 | 1.438 | .743 | 1/2 | 1/4-20 | |
| DM204008 | 3.437 | 3.00 | 1.50 | .751 | 1.438 | .743 | 1/2 | 1/4-20 | |
| DM204008P | 3.437 | 3.00 | 1.50 | .751 | 1.438 | .743 | 1/2 | 1/4-20 | |
| 10 | DM204009 | 4.313 | 2.00 | 1.75 | .751 | 1.750 | .996 | 1/2 | 5/16-18 |
| DM204009P | 4.313 | 2.00 | 1.75 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | |
| DM204010 | 4.313 | 4.00 | 1.75 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | |
| DM204010P | 4.313 | 4.00 | 1.75 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | |
| DM204011 | 4.00 | 2.25 | 2.00 | .626 | 1.750 | .751 | 1/2 | 1/4-20 | |
| DM204011P | 4.00 | 2.25 | 2.00 | .626 | 1.750 | .751 | 1/2 | 1/4-20 | |
| DM204012 | 4.00 | 4.00 | 2.00 | .626 | 1.750 | .751 | 1/2 | 1/4-20 | |
| DM204012P | 4.00 | 4.00 | 2.00 | .626 | 1.750 | .751 | 1/2 | 1/4-20 | |
| 10-12 | DM204571 | 4.00 | 2.25 | 1.75 | .751 | 1.750 | .996 | 1/2 | 5/16-18 |
| DM204571P | 4.00 | 2.25 | 1.75 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | |
| DM215806 | 4.00 | 4.00 | 1.75 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | |
| DM215806P | 4.00 | 4.00 | 1.75 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | |
| 12 | DM204015 | 4.937 | 2.25 | 1.75 | .751 | 1.750 | .996 | 5/8 | 5/16-18 |
| DM204015P | 4.937 | 2.25 | 1.75 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM204016 | 4.937 | 4.00 | 1.75 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM204016P | 4.937 | 4.00 | 1.75 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM204019 | 5.50 | 2.50 | 2.00 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | |
| DM204019P | 5.50 | 2.50 | 2.00 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | |
| DM204020 | 5.50 | 4.00 | 2.00 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | |
| DM204020P | 5.50 | 4.00 | 2.00 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | |
| DM215813 | 5.50 | 2.50 | 2.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM215813P | 5.50 | 2.50 | 2.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM215814 | 5.50 | 4.00 | 2.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM215814P | 5.50 | 4.00 | 2.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM204021 | 5.50 | 2.50 | 2.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM204021P | 5.50 | 2.50 | 2.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM204022 | 5.50 | 4.00 | 2.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM204022P | 5.50 | 4.00 | 2.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM215815 | 5.00 | 2.50 | 1.75 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM215815P | 5.00 | 2.50 | 1.75 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM215816 | 5.00 | 4.00 | 1.75 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| DM215816P | 5.00 | 4.00 | 1.75 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | |
| 15 | DM204023 | 6.00 | 2.50 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 |
| DM204023P | 6.00 | 2.50 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204024 | 6.00 | 4.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204024P | 6.00 | 4.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204572 | 5.00 | 3.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204572P | 5.00 | 3.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM215818 | 5.00 | 5.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM215818P | 5.00 | 5.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM215823 | 6.813 | 3.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM215823P | 6.813 | 3.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM215824 | 6.813 | 5.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM215824P | 6.813 | 5.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204025 | 6.25 | 3.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204025P | 6.25 | 3.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204026 | 6.25 | 5.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204026P | 6.25 | 5.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| 18 | DM204027 | 5.00 | 3.00 | 2.50 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 |
| DM204027P | 5.00 | 3.00 | 2.50 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204028 | 5.00 | 5.00 | 2.50 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204028P | 5.00 | 5.00 | 2.50 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204029 | 6.00 | 3.00 | 2.50 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204029P | 6.00 | 3.00 | 2.50 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204030 | 6.00 | 5.00 | 2.50 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| DM204030P | 6.00 | 5.00 | 2.50 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | |
| 21-24 | DM215825 | 5.00 | 3.00 | 2.25 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 |
| DM215825P | 5.00 | 3.00 | 2.25 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| DM215826 | 5.00 | 5.00 | 2.25 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| DM215826P | 5.00 | 5.00 | 2.25 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| DM204031 | 5.00 | 3.00 | 2.50 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| DM204031P | 5.00 | 3.00 | 2.50 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| DM204032 | 5.00 | 5.00 | 2.50 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| DM204032P | 5.00 | 5.00 | 2.50 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| DM204033 | 6.25 | 3.00 | 2.50 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| DM204033P | 6.25 | 3.00 | 2.50 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| DM204034 | 6.25 | 5.00 | 2.50 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| DM204034P | 6.25 | 5.00 | 2.50 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 | |
| 24-32 | DM204035 | 6.00 | 3.00 | 2.50 | 1.001 | 2.625 | 1.488 | 3/4 | 3/8-16 |
| DM204035P | 6.00 | 3.00 | 2.50 | 1.001 | 2.625 | 1.488 | 3/4 | 3/8-16 | |
| DM204036 | 6.00 | 5.00 | 2.50 | 1.001 | 2.625 | 1.488 | 3/4 | 3/8-16 | |
| DM204036P | 6.00 | 5.00 | 2.50 | 1.001 | 2.625 | 1.488 | 3/4 | 3/8-16 | |
| 28-36 | DM204037 | 6.50 | 3.50 | 3.00 | 1.188 | 3.000 | 1.532 | 7/8 | 3/8-16 |
| DM204037P | 6.50 | 3.50 | 3.00 | 1.188 | 3.000 | 1.532 | 7/8 | 3/8-16 | |
| DM204038 | 6.50 | 5.00 | 3.00 | 1.188 | 3.000 | 1.532 | 7/8 | 3/8-16 | |
| DM204038P | 6.50 | 5.00 | 3.00 | 1.188 | 3.000 | 1.532 | 7/8 | 3/8-16 |
Deprecated: Function wp_make_content_images_responsive is deprecated since version 5.5.0! Use wp_filter_content_tags() instead. in /home3/carlscou/public_html/dillon/wp-includes/functions.php on line 6131
Square Serrated Key Type
— FULL GRIPS
Made with 6061-T6 aluminum.
Add “C” to beginning of part number when ordering cast iron jaws.
Add “S” to beginning of part number when ordering steel jaws.
← Scroll →
|
Ø Diameter |
Part Number |
H Height |
B Slot Width |
F Bolt Spacing |
S Key Slot Width |
I Screw Size |
M Thread Size |
Casting Ø |
|---|---|---|---|---|---|---|---|---|
| 8 | DM8ARFG | 2.00 | .501 | 1.438 | .746 | 3/8 | 1/4-20 | 8" |
| DM8ARHFG | 4.00 | .501 | 1.438 | .746 | 3/8 | 1/4-20 | 8" | |
| 204007FG | 2.00 | .751 | 1.438 | .746 | 1/2 | 1/4-20 | 8" | |
| 204008FG | 4.00 | .751 | 1.438 | .746 | 1/2 | 1/4-20 | 8" | |
| 10 | DM10ARFG | 2.00 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | 10" |
| DM10ARHFG | 4.00 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | 10" | |
| DM10ARFG58 | 2.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | 10" | |
| DM10ARHFG58 | 4.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | 10" | |
| 12 | DM12ARFG | 2.375 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | 12" |
| DM12ARHFG | 4.00 | .751 | 1.750 | .996 | 1/2 | 5/16-18 | 12" | |
| DM12ARFG58 | 2.375 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | 12" | |
| DM12ARHFG58 | 4.00 | .751 | 1.750 | .996 | 5/8 | 5/16-18 | 12" | |
| 15 | DM15ARFG | 3.00 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | 15" |
| DM15ARHFG | 4.00 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | 15" | |
| 18 | DM18ARFG | 3.00 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | 18'' |
| DM18ARHFG | 4.00 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 | 18'' |
Deprecated: Function wp_make_content_images_responsive is deprecated since version 5.5.0! Use wp_filter_content_tags() instead. in /home3/carlscou/public_html/dillon/wp-includes/functions.php on line 6131

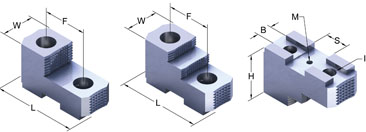

Square Serrated Key Type
— HARD JAWS
Made with 1018 case hardened steel.
Hard jaws are reversible for OD & ID chucking.
All hard jaws are available in one or two step sets.
All part #’s listed below are two step sets.
← Scroll →
|
Ø Diameter |
Part Number |
L Length |
H Height |
W Width |
B Slot Width |
F Bolt Spacing |
S Key Slot Width |
I Screw Size |
M Thread Size |
|---|---|---|---|---|---|---|---|---|---|
| 8 | DM204007RJ | 3.75 | 2.00 | 1.50 | .751 | 1.438 | .746 | 1/2 | 1/4-20 |
| 10 | DM12AR | 3.781 | 2.50 | 1.75 | .751 | 1.750 | .996 | 3/8 | 5/16-18 |
| 12 | DM12AR58 | 3.781 | 2.50 | 1.75 | .751 | 1.750 | .996 | 5/8 | 5/16-18 |
| 15-18 | DM18AR | 4.75 | 3.00 | 2.25 | 1.001 | 2.500 | 1.488 | 3/4 | 3/8-16 |
| 21-24 | DM21AR | 6.00 | 3.50 | 2.50 | 1.001 | 3.000 | 1.488 | 3/4 | 3/8-16 |
| 28-36 | DM28AR | 6.50 | 3.50 | 3.00 | 1.188 | 3.000 | 1.532 | 7/8 | 3/8-16 |
Deprecated: Function wp_make_content_images_responsive is deprecated since version 5.5.0! Use wp_filter_content_tags() instead. in /home3/carlscou/public_html/dillon/wp-includes/functions.php on line 6131
Square Serrated Key Type
— JAW NUTS
← Scroll →
|
Ø Diameter |
Part Number |
L Length |
H Height |
W Width |
F Bolt Spacing |
M Thread Size |
T1 Tongue Width |
E Heel Height |
|---|---|---|---|---|---|---|---|---|
| 8 | DM8CCJ | 2.11 | .996 | .993 | 1.438 | 1/2-13 | .750 | .376 |
| 10-12 | DM10/12CCJ | 2.43 | 1.000 | 1.000 | 1.750 | 1/2-13 | .750 | .375 |
| 12 | DM12CCJ | 2.50 | 1.000 | 1.000 | 1.750 | 5/8-11 | .750 | .375 |
| 15-18 | DM15/18JN | 3.75 | 1.250 | 1.250 | 2.500 | 3/4-10 | 1.000 | .438 |
| 21-24 | DM21CCJ | 4.50 | 1.250 | 1.250 | 3.000 | 3/4-10 | 1.000 | .438 |
| 28-36 | DM28CCJ | 4.50 | 1.250 | 1.562 | 3.000 | 7/8-9 | 1.187 | .438 |
Deprecated: Function wp_make_content_images_responsive is deprecated since version 5.5.0! Use wp_filter_content_tags() instead. in /home3/carlscou/public_html/dillon/wp-includes/functions.php on line 6131
Square Serrated Key Type
— SQUARE SERRATED MASTER KEY
← Scroll →
|
Ø Diameter |
Part Number |
L Length |
H Height |
W Width |
T Tongue Width |
I Screw Size |
P Pitch |
A Slot Depth |
|---|---|---|---|---|---|---|---|---|
| 8 | DM8SQK | 1.313 | .375 | .744 | .098 | 1/4 | .200 | .101 |
| DM8CCA | 1.406 | .435 | .744 | .075 | 1/4 | .155 | .101 | |
| 10-12 | DM12SQK | 1.688 | .500 | .995 | .124 | 5/16 | .250 | .130 |
| 15 | DM15SQK | 2.00 | .500 | 1.487 | .124 | 3/8 | .250 | .130 |
| 18 | DM18SQK | 2.25 | .500 | 1.487 | .124 | 3/8 | .250 | .130 |
| 21-24 | DM21SQK | 2.50 | .500 | 1.487 | .124 | 3/8 | .250 | .130 |
| 28-36 | DM28SQK | 2.50 | .500 | 1.531 | .124 | 3/8 | .250 | .130 |
